一、用途
　　MGS型高效快速澄清器主要用于電廠酸堿廢水、鍋爐廢水及鍋爐酸洗廢水處理系統、市政給水工程高濁度水預處理、污水廠高濃度含泥砂水的澄清分離處理，快速有效地去除水中高濃度懸浮物和有機物。懸浮物去除率可達95％以上，排泥濃度為2％~4％。尤其在用干砂石沖洗和打磨水處理時，出水可達到循環利用的效果。

二、結構和工作原理　
　　澄清器進出水方式為上進上出，底部為排泥及污泥循環。并在設備底部泥斗上設置多個采據需要設置視鏡，以觀察測試污泥量。
 　　加藥后的原水在混合反應后經設備上部穩流槽進水后，沿池兩則流入設備下部錐體，由錐體向上穿過組合填料區，經特殊設計的組合填料在高度和安裝角度與普通澄清器不同，更有利干泥水分離加快污泥的沉淀。設備出水采用上部特殊水渠集水，使出水流速均勻，減少紊流，達到其處理效果。澄清池上部為收集泥斗，泥斗角度較大，確保排泥通暢，排泥濃度高，回流與進水混合，可較快與原水中雜質顆粒接觸、吸附，達到泥水快速分離，充分發揮混凝劑的作用和提高澄清效率

三、主要特點　
　　1. 適應原水濁度(懸浮物含量)3000mg/L以下。在較大原水濁度時，混凝沉淀出水濁度不超過100mg/L。
　　2. 設備整體結構和內部組合填料設計合理，有效減少了設備的占地面積，運行維護方便。
　　3. 設備運行無需機械攪拌，水力條件好，對高濁度水混凝沉淀清效率高。
　　4. 可間斷或連續運行，性能穩定，運行無噪聲。
　　5. 配專用操作平臺和扶梯，以利于設備的操作、維護和檢修。

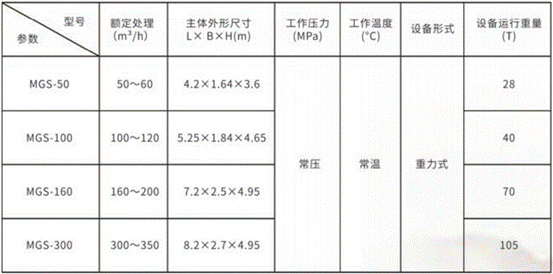

四、過水流量表

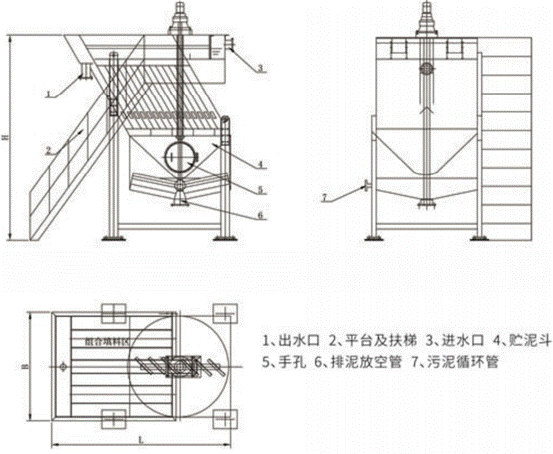

五、外形及安裝基礎圖

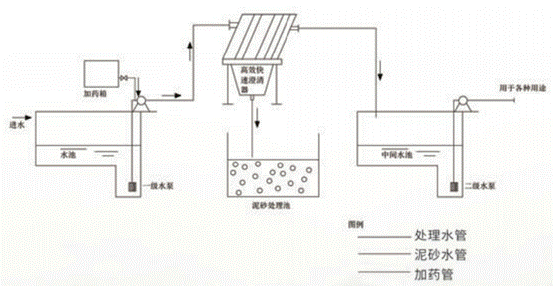

七、結構及工藝流程圖
